Baugröße 50 Alu-Profil 50x50mm

Merkmale

  • Führungsprofil aus Alu eloxiert, dickwandig bis 6000 mm Länge
  • Führungsschlitten aus Alu mit Gleitlager
  • Antriebsspindeln in Edelstahl bis 3000 mm Länge
  • Formschlüssige Profilabdeckung aus Urethan FDA
  • Lagerklötze und Deckel aus Alu
  • Schlittenklemmung mit Keilprofil
  • Positioniergenauigkeit +/- 0,2 mm
  • Anbauteile bis 30 kg

Ausführungen

  • Spindelantrieb einfach oder als Portal. Für eine selbsthemmende Positionierung geeignet.
  • M16 x 2 mm oder 8 mm Steigung RH/LH
  • Zahnriemenantrieb einfach oder als Portal. Für eine schnelle Verstellung geeignet. Schlitten müssen geklemmt werden.
  • Zahnstangenantrieb einfach oder als Portal. Für eine schnelle Verstellung geeignet. Mehrere Schlitten können auf einem Profil unabhängig verstellt werden.
  • Teleskopauszug
  • Sonderausführungen
  • Schnecken.-Kegelradgetriebe auch mit Antriebsmotoren

Antriebe

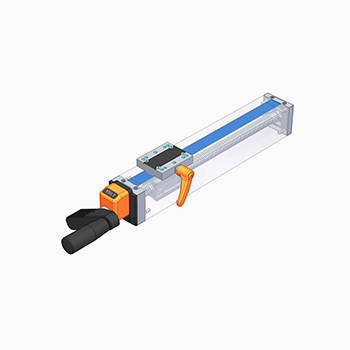

  • Spindelantrieb einfach

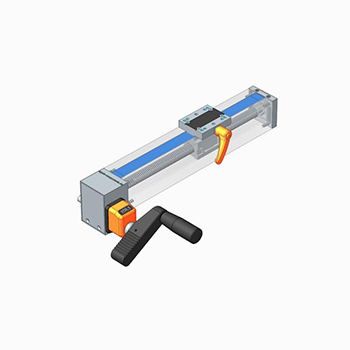

  • Spindelantrieb mit Schneckengetriebe

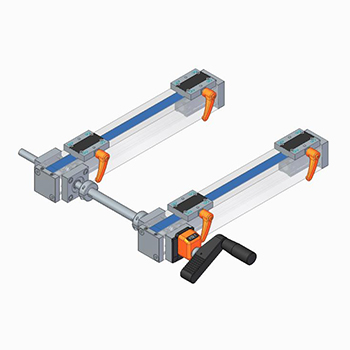

  • Spindelantrieb Portal
  • Zahnstangenantrieb

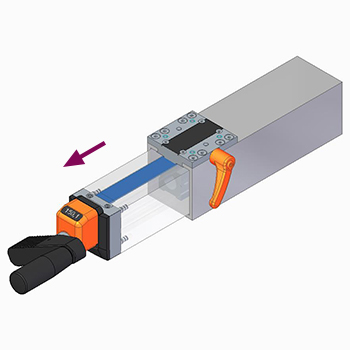

  • Teleskopauszug

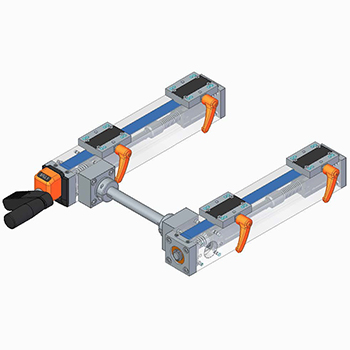

  • Spindelantrieb mit Kegelradgetriebe

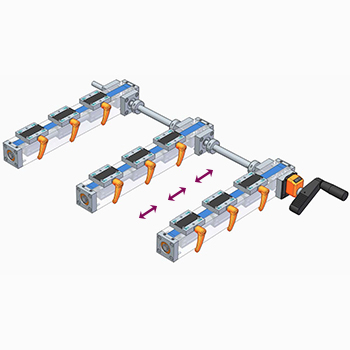

  • Mehrfachverstellung: gleichzeitige Verstellung aller Schlitten
  • Zahnriemenantrieb

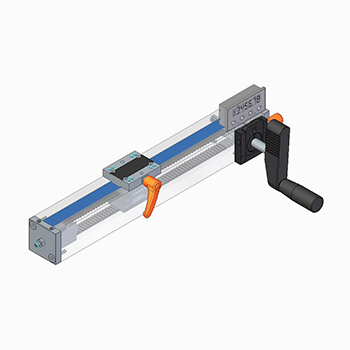

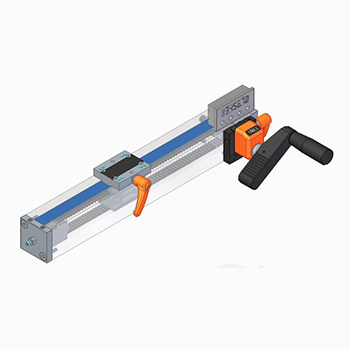

  • Zahnriemenantrieb mit Digitalanzeige und Wellenklemmung

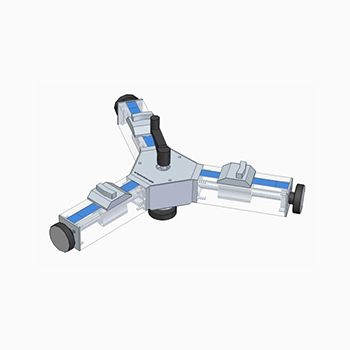

  • 3/4/5…Backenfutter

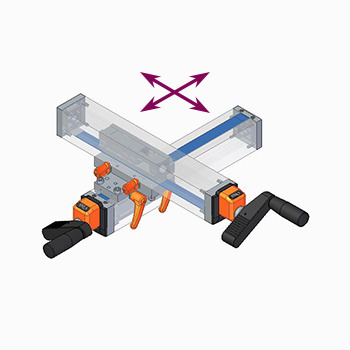

  • Kreuzschlitten
  • Hubeinheit Hub max. 5mm

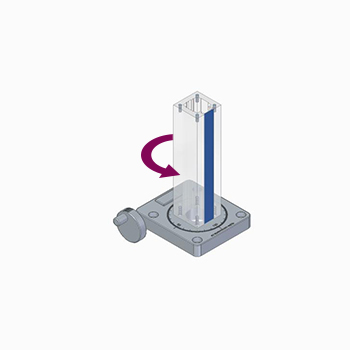

  • Winkelverstellung

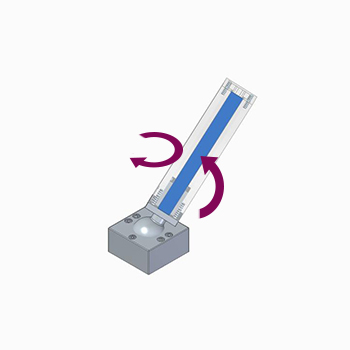

  • Kugelverstellung

Anwendungen

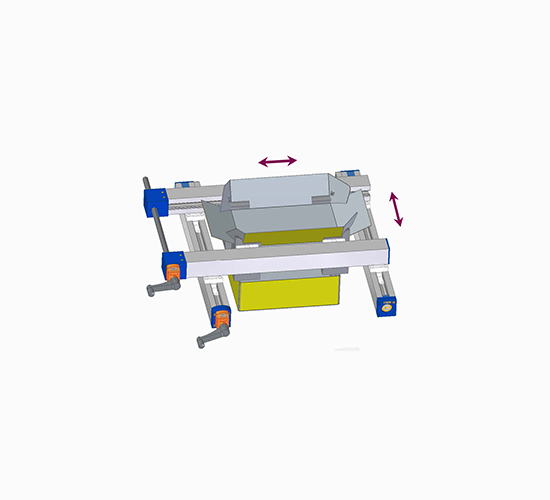

  • Faltwerkzeug für Kartonzuschnitte

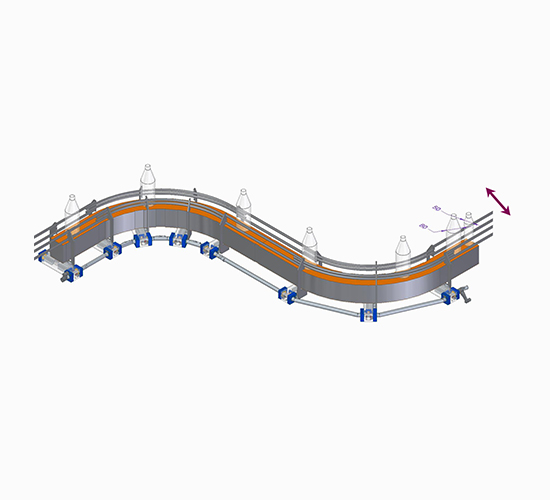

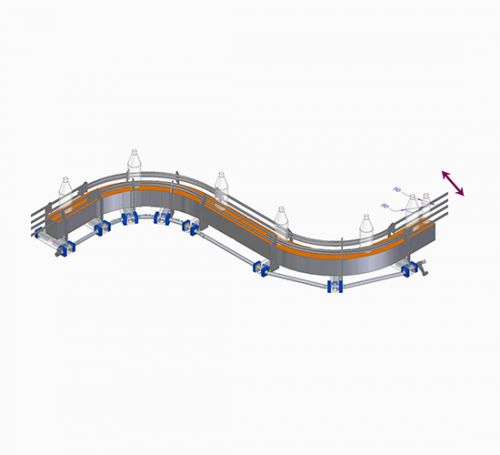

  • Seitenführung symmetrisch einstellbar auf einer Förderanlage

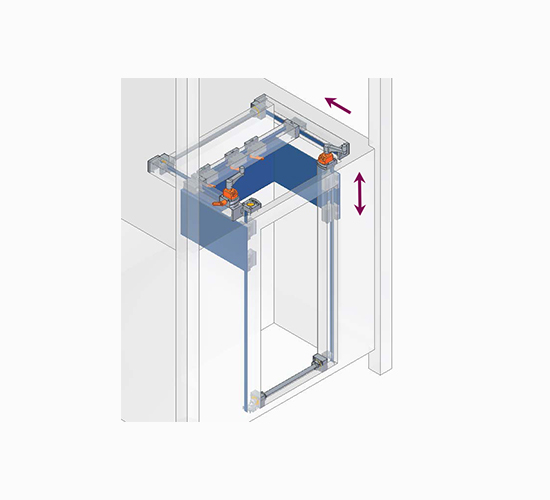

  • Spannvorrichtung

Spindelantrieb

Spindelantrieb einfach oder als Portale. Für eine selbsthemmende Positionierung geeignet.

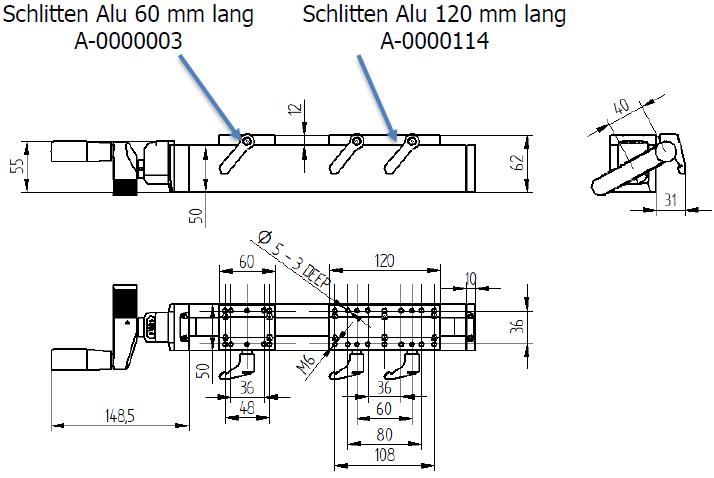

Spindelantrieb einfach

Baugröße 50 Preis Aufpreis Abbildung STEP

Alu Profil 50
Standard

auf Anfrage

auf Anfrage

Gewindespindel
M16 x 2 mm

auf Anfrage

auf Anfrage

Gewindespindel
M16 x 2 mm LH

auf Anfrage

auf Anfrage

siehe oben

A-0000003
Schlitten 50, 60 mm lang
mit Klemmung Alu eloxiert

auf Anfrage



A-0000123
Schlitten 50, 60 mm lang
Alu eloxiert

auf Anfrage



A-0000114
Schlitten 50, 120 mm lang
mit Klemmung Alu eloxiert

auf Anfrage



A-0000122
Schlitten 50, 120 mm lang
Alu eloxiert

auf Anfrage



A-0000125
Flanschlager 50
Stirnseite
Abdeckbandklemmung
Alu eloxiert

auf Anfrage



A-0000127
Digital Anzeige OP3-A
Handkurbel
Adapterplatte

auf Anfrage



A-0000098
Deckel 50 geschraubt

auf Anfrage

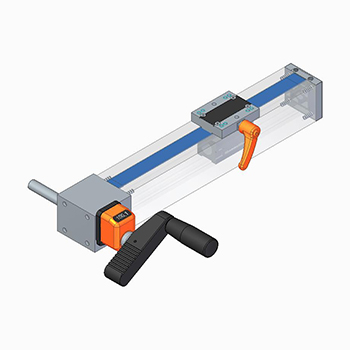

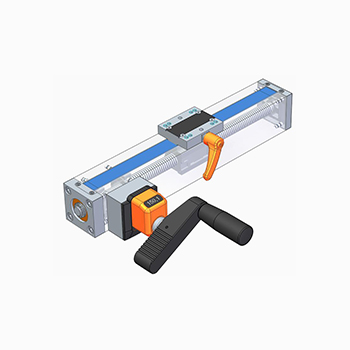

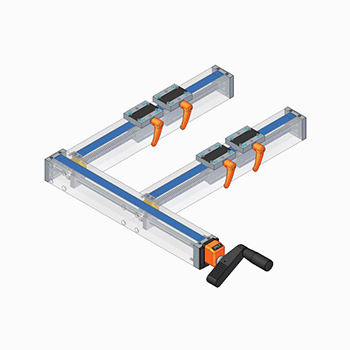

Spindelantrieb mit Kegelradgetriebe

Kegelradgetriebe 1:1 - 1 Kurbelumdrehung = 2mm Hub

Kegelradgetriebe 1:1 - 1 Kurbelumdrehung = 2mm Hub

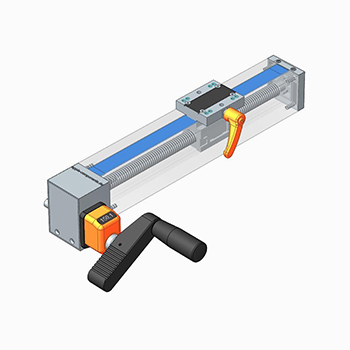

Schneckenradgetriebe 4:1 - 1 Kurbelumdrehung = 0,5mm Hub

Baugröße 50 Preis Aufpreis Abbildung STEP

Alu Profil 50
Kegelradantrieb

auf Anfrage

auf Anfrage

Gewindespindel
M16 x 2 mm

auf Anfrage

auf Anfrage

Gewindespindel
M16 x 2 mm LH

auf Anfrage

auf Anfrage

siehe oben

A-0000070
Kegelradgetriebe 50
Doppellager

auf Anfrage



A-0000043
Kegelradgetriebe 50
Stirnseitig

auf Anfrage



A-0000082
Schneckengetriebe 50
I 4:1

auf Anfrage



A-0000095
Digital Anzeige OP3-A
Handkurbel
Adapterplatte

auf Anfrage

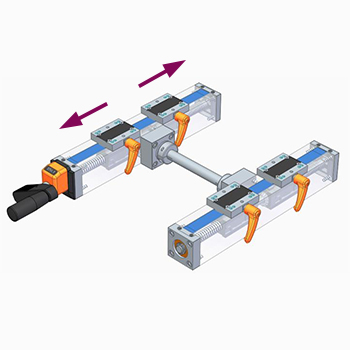

Spindelantrieb Portal

Baugröße 50 Preis Aufpreis Abbildung STEP

Alu Profil 50
Kegelradantrieb mittig

auf Anfrage

auf Anfrage

Gewindespindel
M16x2
Verbindungshülse
M16x2 LH
Antriebszapfen

auf Anfrage

auf Anfrage

Gewindespindel
M16x2
Verbindungshülse
M16x2 LH

auf Anfrage

auf Anfrage

A-0000119
Drehmomentwelle mit
Klemmringe
Rohr innen d=12 mm
außen D=16 mm

auf Anfrage

auf Anfrage

A-0000070
Kegelradgetriebe I = 1:1
mit Lagerflansch

auf Anfrage



Zahnriemenantriebe

Zahnriemenantrieb einfach oder als Portal. Für eine schnelle Verstellung bei langen Profilen geeignet. Schlitten müssen geklemmt werden.

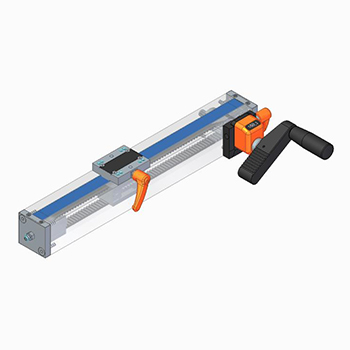

Zahnriemenantrieb einfach

Zahnriemenantrieb mit Digitalanzeige

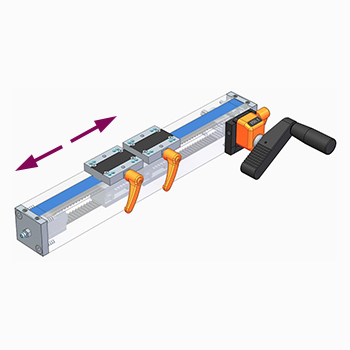

Zahnriemenantrieb mit 2 gegenlaufenden Schlitten

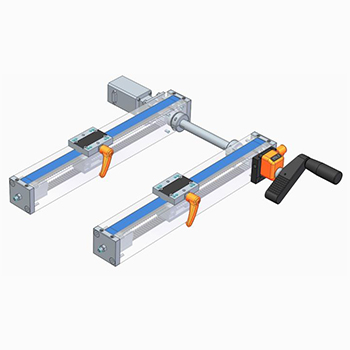

Zahnriemenantrieb Portal manueller oder elektrischer Antrieb

Baugröße 50

Preis

 Aufpreis Abbildung STEP

Alu Profil 50
Zahnriemenantrieb

Bohrung D=28 mm
Mit Zahnriemen HTD5M
Neopren

auf Anfrage

auf Anfrage

Display Anzeige
Magnetband

auf Anfrage





A-0000107
Umlenkung 50 HTD5M
mit Lagerflansch
PA12 Alu

auf Anfrage



A-0000007
Antrieb Zahnriemen 50
HTD5M
VA

auf Anfrage



A-0000150
Schlitten 50, 60 mm lang
Klemmung

auf Anfrage

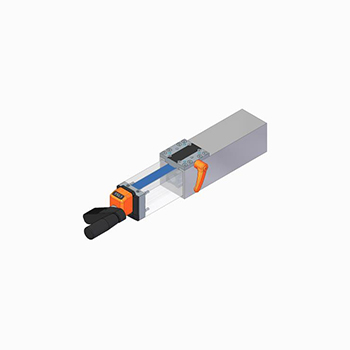

Teleskopauszug

Baugröße 50 Preis Aufpreis Abbildung STEP

Rohr 4 kant 60x60 mm
Alu eloxiert

auf Anfrage

auf Anfrage

A-0000162
Schlitten 50 Teleskop

auf Anfrage



A-0000134
Führung 50 Teleskop
PA12

auf Anfrage

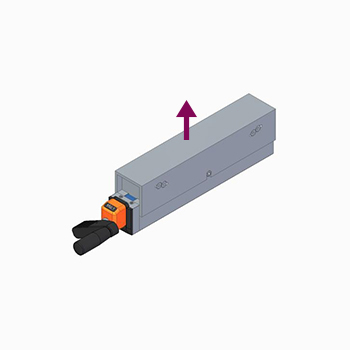

Hubeinheit

Hubeinheit Hub max. 5mm

Baugröße 50 Preis Aufpreis Abbildung STEP

A-0000144
Hubeinheit 50 komplett

Hub 5 mm
Länge ab 200 mm

auf Anfrage

auf Anfrage

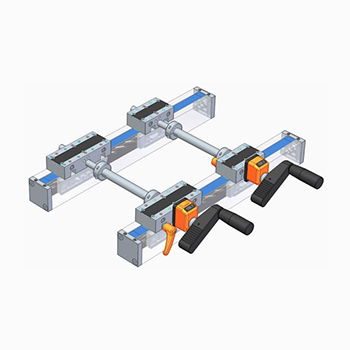

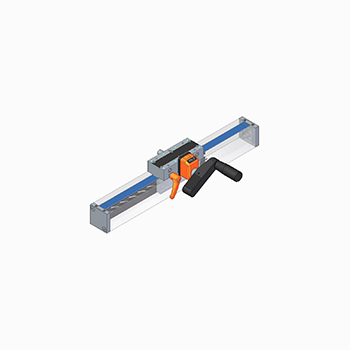

Zahnstangenantrieb

Zahnstangenantrieb einfach oder als Portal. Für eine schnelle Verstellung geeignet. Mehrere Schlitten können auf einem Profil unabhängig verstellt werden. Die Schlitten müssen geklemmt werden.

Baugröße 50 Preis Aufpreis Abbildung STEP

Alu Profil 50
Zahnstange T5

auf Anfrage

auf Anfrage

A-0000153
Schlitten 50, 120 mm lang
Klemmung

auf Anfrage



A-0000152
Schlitten 50, 80 mm lang
Klemmung

auf Anfrage



A-0000095
Digital Anzeige OP3-A
Kurbel Adapterplatte

auf Anfrage

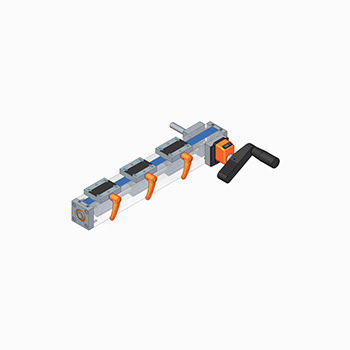

Mehrfachverstellung Portal

Baugröße 50 Preis Aufpreis

Abbildung

STEP

Alu Profil 50
Mehrfachverstellung

Bohrung D=28 mm
Antriebswelle

auf Anfrage

auf Anfrage

A-0000119
Drehmomentwelle mit
Klemmringe
Rohr innen d=12 mm
außen D=16 mm

auf Anfrage

auf Anfrage

A-0000042
Kegelradgetriebe 50 I = 1:1
2 Flanschlager

auf Anfrage





A-0000157
Schlitten 50
Mehrfachverstellung
Klemmung

auf Anfrage



Zubehör

Baugröße 50

Preis/Stück

Aufpreis

 Abbildung STEP

Gewindespindel
M16 x 8 mm

auf Anfrage

auf Anfrage

Gewindespindel
M16 x 8 LH

auf Anfrage

auf Anfrage

A-0000029
Klemmeinheit
Schlitten 50
Messing VA

auf Anfrage



A-0000109
Permanentklemmung
Gehäuse PA12

auf Anfrage





A-0000046
Abdeckbandklemmung

auf Anfrage





Digital Anzeige OP3-A

auf Anfrage



Digital Anzeige OP2-A

auf Anfrage



A-0000036
Flanschlager 50 doppelt
Alu eloxiert

auf Anfrage



A-0000037
Flanschlager 50
Alu eloxiert

auf Anfrage



Handkurbel
GN 112
d=12 mm

auf Anfrage



A-0000125
Flanschlager 50
Stirnseite
Abdeckbandklemmung
Alu eloxiert

auf Anfrage



T-0000346
Adapterplatte 50
Digitalanzeige
PA12

auf Anfrage





A-0000126
Wellenklemmung 50
PA12

auf Anfrage



A-0000098
Deckel 50 geschraubt
PA12

auf Anfrage



A-0000031
Deckel 50 geklemmt
PA12

auf Anfrage



A-0000141
Kreuzschlitten 50
Verbindungsplatte
120 mm lang
Alu eloxiert

auf Anfrage



A-0000149
Kreuzschlitten 50
60 mm lang
Alu eloxiert

auf Anfrage



A-0000090
Kugelverstellung 50
Grundplatte
Spannplatten
Kugelaufnahme
PA12

auf Anfrage



A-0000089
Winkelverstellung 50
Schneckengetriebe
PA12

auf Anfrage



A-0000105
Winkelverstellung 50
PA12

auf Anfrage





A-0000143
Winkelverstellung 50
Alu VA-Blech

auf Anfrage





T-0000081
Montageplatte
8 mm dick
Alu eloxiert

auf Anfrage



T-0000082
Montageplatte
8 mm dick
Alu eloxiert

auf Anfrage



T-0000261
Adapterplatte
6 mm dick
Alu eloxiert

auf Anfrage



T-0000260
Adapterplatte
6 mm dick
Alu eloxiert

auf Anfrage



T-0000259
Adapterplatte
6 mm dick
Alu eloxiert

auf Anfrage



T-0000273
Adapterplatte
6 mm dick
Alu eloxiert

auf Anfrage

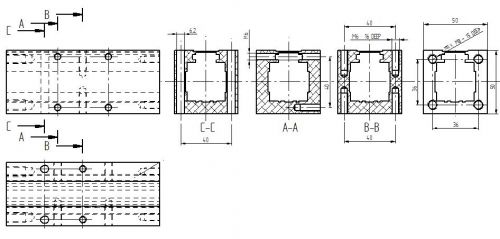

Profil 50 Querschnitt – Beispiele für Befestigungsbohrungen

Belastung

Die Berechnungen beziehen sich auf Alu Schlitten und Schlittendeckel. Die Werte sind abhängig von Profil und Länge.

Länge Kraft in X Kraft in Y Kraft in Z (Zug/Druck)
200 mm 300 N 1660 N 1660 N
500 mm 300 N 1660 N 1660 N
700 mm 300 N 990 N 1660 N
900 mm 300 N 460 N 820 N
1000 mm 300 N 340 N 600 N
Moment in X Moment in Y Moment in Z ly lz
25 Nm 107 Nm 29 Nm 67,75 cm4 119,97 cm4

Gerne helfen wir ihnen in der Konstruktion und erstellen nach ihrer Skizze ein CAD Modell.

Alle Preise und Einbaumasse sind unter Vorbehalt.
Es gelten unsere allgemeinen Geschäftsbedingungen.
Alle Preise sind Nettopreise in EUR ohne Mehrwertsteuer
